0  引言

汽車涂裝涂膠工藝是汽車生產中重要的組成部分，為保證車身的密封、防震、降噪及提高整車舒適性等性能，需對車身進行涂膠。涂膠工序包括汽車車底涂膠UBC（Under body coating）和車底密封膠UBS（Under body sealing）。在汽車生產過程中，涂膠是制造過程中必不可少的一道工序，不僅增強了汽車本身的結構，而且可以起到防銹、減震的作用。目前，汽車生產是批量、流水線式生產，因?yàn)榇朔N生產方式的特殊性，必須提高系統的自動化程度和增加系統的智能柔性，多種先進智能的輸送系統不斷出現并被廣泛應用。

1   涂膠密封線工藝及吊具自動化輸送生產線的類型

涂膠線需要將電泳底漆后的車身升高，為方便底部密封操作方便，一般提升高度為車底距地坪2.0 m的高度。一般輸送在人工操作區采用stop/go方式進行工作，在機器人工作區采用stop/go方式進行工作；高生產率的情況下則采用連續運行的方式。在進入機器人區域之前，輸送設備的運行要與機器人進行連鎖控制，檢測車型信息；在機器人噴涂區，吊具要被夾緊定位，保證側向的定位精度。吊具停止精度要一般保證在±1.5 mm以內，以保證機器人的噴涂要求。

車底密封輸送設備采用輸送方式+剛性吊具的輸送方式，UBS、UBC均在吊具上進行，并且要求吊具小車平穩，無跳動。

在完成密封后將車身從吊具上轉掛到地面輸送設備上。在轉掛過程中，吊具、車身都必須準確定位，轉掛過程要設置對射檢測開關，用于檢測轉掛是否到位、準確。如果出現故障，輸送設備將會停止，進行聲光報警，同時通過故障報警通知維修人員來處理，確認轉掛可靠后，轉掛繼續運行。

因此涂膠線吊具的設計選型尤為關鍵，在設計吊具時必須要保證車底密封操作人員的操作方便性、安全性以及保證機器人手臂的安全運行空間，且要求運行與轉接過程吊具穩定。

將電泳后的車身通過機械化輸送吊具懸吊起來，需要經過涂膠機器人噴涂、人工補噴、檢查等工序。目前采用的吊具形式根據輸送方式有H型吊具自行小車輸送機、懸掛鏈?zhǔn)椒e放輸送機、空中滾床輸送機、空中寬軌托盤式輸送機。

1.1   H型吊具自行小車輸送機

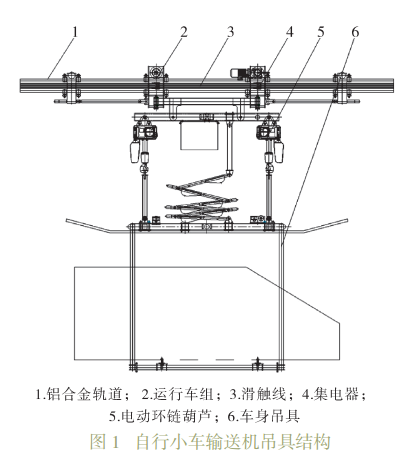

自行小車輸送機也稱電動單軌葫蘆輸送機（亦稱微控電軌車、EMS），它是一種智能輸送設備，電動單軌智能輸送小車是高度體現了機械、電氣于一體的現代化智能輸送系統，體現了高度的智能和自動化，它具有智能控制、高度自動化、節能、操作靈活等特點，不僅在汽車生產線上被廣泛應用，在其他行業也發揮著重要作用。自行小車輸送機吊具結構如圖1所示。

1.2   H型吊頂張開吊具懸掛鏈?zhǔn)椒e放輸送機

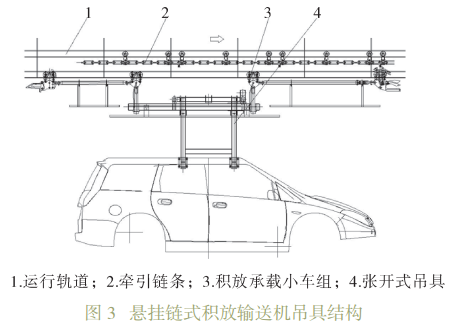

懸掛鏈?zhǔn)椒e放輸送機能夠利用有限的空間擴大運輸及存儲能力，該機型最大特點是實現在線存儲功能。實現工位或工序間的物料存儲，讓工序間具有一定的彈性，實現小車間密集的?？亢头e存，大大縮減了輸送距離。此類型輸送機用于規定的空間內，沿預定的軌跡運行，結構布局較靈活且占地面積小。積放懸掛鏈?zhǔn)捷斔蜋C(jī)屬于智能的輸送系統，通過PLC集中控制實現自動輸送、存儲，從而實現了快節奏、高效率的現代化大規模生產。懸掛鏈?zhǔn)椒e放輸送機吊具結構如圖3所示。

圖3給出的是涂膠密封線（也稱PVC線）吊具吊頂型式，自動張開式吊具，吊具支點托住車門門窗部位。吊具支腿完全避開車身底部，更加方便機器人作業。電動單軌葫蘆輸送系統也常用此類吊具，缺點是容易引起車身支點處變形，嚴重的引起車窗變形，車門關不嚴，此類吊具型式一定要經過車身懸吊試驗，車身車窗處強度足夠大方能采用。涂膠線工藝布置與圖2的布局相類似。

1.3   H型吊具懸掛滾床輸送機

空中懸掛滾床輸送機是倒置的地面滑橇輸送機，目前比較流行實用。優點是與地面滑橇輸送機互換性強，空地轉掛方便，工藝線路布局靈活方便。是由多種標準模塊單元組成，利用地面滾床的結構原理，實線在空中完成線體間的輸送，主要由旋轉滾床、升降裝置、空中滑橇吊具等設備組成。隨著汽車工業的快速發展，此類型輸送系統能滿足汽車行業某種特殊需求，能夠提高現代化程度，不需要對地面進行特殊處理，在空中即可完成各環節的轉掛交接。此類輸送系統起到其他輸送機很難替代的作用，有鏈?zhǔn)胶蛶?種驅動方式。

應用特點：1）根據不同的工藝要求及布局，每段空中滾床都是獨立單元，可以實現不同的運送間距。2）能夠與其他輸送設備結合實現空中立體輸送，可實現多層布置。3）自動化程度高，適應性強，可完全由程序控制。4）安全可靠、噪音小、車身底部操作空間較大，靈活性強。

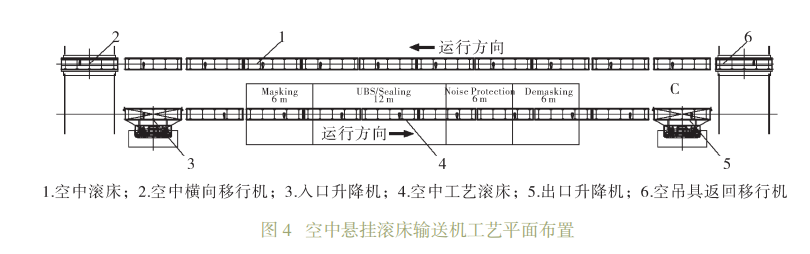

典型的涂膠線空中懸掛滾床輸送機工藝平面布置如圖4所示。

這種輸送形式兩端采用移行機的方式使吊具返回，減少了前述兩種輸送機軌道吊具水平回轉占用的面積，使得涂膠線水平長度縮短，有效節省了廠房面積。實際使用中也發現這種輸送吊具的不足，因?yàn)榉聪驖L床滾子中心距一般為800~900 mm，吊具仍然需要懸臂結構，運行中不平穩，對車身自動轉掛轉運以及機器人自動噴涂帶來影響。

1.4   托盤式吊具空中寬軌托盤輸送機

為了保證運行中地對空轉掛、機器人噴涂、空對地轉掛車身平穩，空中寬軌托盤輸送機吊具結構為目前市場上最新型懸吊方式。該輸送裝置由一對中心距一般為3 m的平行軌道組成，每一側懸臂的軌道上設置等間距的自由滾輪，寬軌托盤吊具由滾輪支撐，吊具的行走是靠雙側設置的摩擦驅動運行。通過驅動輪組對托盤吊具產生驅動力，達到傳遞工件的目的，整個軌道上按著小于托盤縱梁的摩擦長度布置一個驅動站，將托盤吊具從一個驅動站傳遞到下一個驅動站。

托盤式吊具由兩側摩擦梁、托盤架、四套旋轉式支腿組成。車身嵌鑲在托盤中，摩擦梁寬于車身，吊臂結構縮短，并且可以旋轉。有效避開了機器人手臂的操作軌跡，運行、轉掛、機器人操作工位車身平穩。

該類型最大特點除了吊具運行穩定性極高，還表現在工作區域合理緊湊，滑橇返回、涂膠工作區、托盤吊具分別位于最底層、中間層、最頂層，有效利用了有限空間，使結構布局更加合理；該種類型設備兼容性較高，能生產多種車型，增加了系統的多樣化。

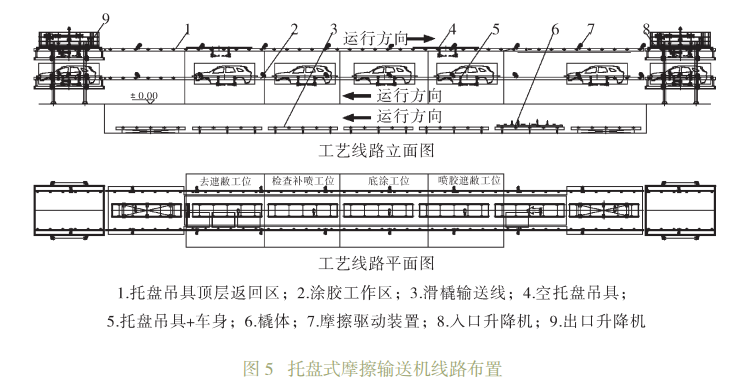

主要特點是智能化、靈活性較高、無油污、速度高，是目前車底密封線最較為先進的機械化智能輸送設備，已在新能源汽車涂膠生產線上應用。涂膠線托盤式摩擦輸送機線路布置如圖5所示。

換撬的實現是以上4種吊具輸送形式涂膠線布局的另一功能，都能實現車身自動地對空轉掛，所以方便實現車身從底漆橇向面漆橇的轉接。

車身經過電泳烘干后通過底漆橇體輸送到涂膠入口升降機處等待，升降機升起后車身與底漆橇脫離，吊具接車身送入到空中輸送系統，進行涂膠工作。底漆橇體沿線體返回至地面進行堆垛循環。而位于涂膠線出口的升降機、面漆滑橇在地面滾床上等待，空中返回吊具下降車身落在面漆橇上，從而實現車身從電泳底漆滑橇到面漆滑橇的自動轉換。

具體實施措施：在涂膠出口升降機前對當前車型進行智能識別，將讀取的信息反饋給系統，使與之對應吊具和面漆滑橇在升降機處等待。升降機下降過程中完成對吊具和面漆橇體的轉換，面漆橇體承載車身進入下一工位。

2  各種吊具輸送方式性能比較

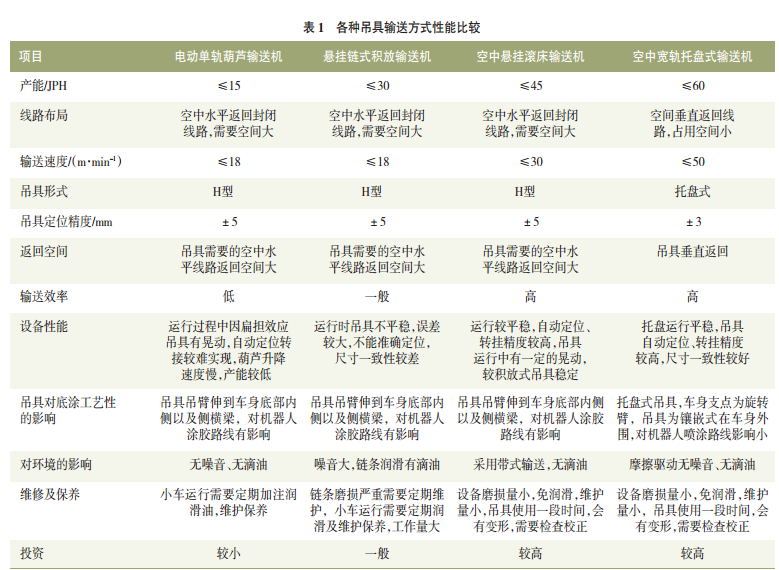

各種吊具輸送方式性能比較見表1所列。

涂膠線以上輸送方式中前3種輸送方式空吊具返回均是水平返回，需要占用廠房空間，增大了涂裝車間面積需求，影響整個涂裝工藝線路布局。托盤式吊具輸送方式空吊具垂直返回，節省了車間空間。

在軌道上行走的電動單軌葫蘆輸送機和積放懸掛鏈?zhǔn)捷斔蜋C(jī)，此兩種類型的輸送系統全部是對吊具進行懸掛輸送，也就是“扁擔挑”的方式，因此車身吊具運行中不平穩，易晃動。電動單軌智葫蘆輸送機采用葫蘆升降吊具，剛性差，對吊具精確定位帶來難度。鏈?zhǔn)捷斔蜋C(jī)的鏈條需要定期維護潤滑，要避免油產生的污染，并且存在有鏈條爬行現象，會對自動化智能作業帶來一定影響，運行伴有噪音缺陷。這兩種輸送方式還存在速度低的缺陷。

涂膠線一般采用H型吊具，H型吊具托車身底部或裙邊，較大的H型吊臂對機器人噴涂有遮擋區域，甚至對車身某些部位無法噴涂，只能采用手工補噴的方式補噴。空中懸掛滾床輸送+吊具運行穩定性較前兩種輸送方式有較大提高，橇體寬度受滾子中心距的影響，實際使用中仍然發現運行中有晃動，而空中寬軌托盤輸送的應用解決了以上幾種吊具輸送方式的不足，托盤寬度寬于車身，運行、轉掛、操作區域穩定性大大提高，像托盤一樣將車身嵌鑲在托盤中，托盤支具結構較小，并且能夠旋轉，能夠避開機器人涂膠區域，使得返回空間變小，深受用戶歡迎。

3  結語

在汽車行業不斷高速發展過程中，自動化生產在汽車制造過程中越來越重要。隨著新廠房的建立和投入，在有限的空間內實現最高效的生產模式，可使資源充分利用，達到最優的生產效率。汽車生產線向模塊化、自動化、智能化、柔性化方向發展。原有的涂膠線輸送形式占用空間較大，規劃復雜，成本較高。而垂直返回的空中托盤式摩擦輸送機占用面積少，設備空間利用率高，運行平穩，是市場最新型的輸送型式。隨著科技的不斷進步，新的技術不斷涌現，輸送設備的種類也在不斷增加，所以規劃時選用合理、經濟的輸送方式尤為重要。涂裝車間對于汽車制造起著不可替代的作用，隨著汽車輕量化趨勢的發展，對應的各個環節都要與之匹配，所以精心設計、精細選型，同時汽車輕量化的發展也對底涂涂裝技術帶來新的創新。
